一、序言
信息技術日新月異的今天，網絡技術發展迅猛，信息傳輸已經不僅僅局限于單純文本數據，數字?jǐn)?shù)據的傳輸，隨之而來的是視頻，音頻等多媒體技術的廣泛運用。隨著技術的發展，網絡設備性能和傳輸介質容量有了極大的提高，但是由于用戶需求的日益提高，網絡環境的日益復雜，使得網絡規劃成為一項越發困難的課題，作為企業局域網的規劃成敗與否，將直接影響到企業網絡系統性能的高低，從而影響企業工作的進度和工作效率。
二、網絡拓?fù)湓O(shè)計原則
1、網絡可靠性原則：
網絡設計過程中網絡拓?fù)鋺?yīng)采用穩定可靠的形式，如：雙防火墻網絡拓?fù)洌h(huán)行網絡結構。因?yàn)樗鼈兗纯扇哂鄠浞�，安全性又可以得到保障，核心層交換可采用高端交換設備和光纖技術的主干鏈路（TRUNK）來實現較高的容錯性，這樣就可以避免單點故障的出現，網絡結構使用雙鏈路，雙核心交換設備，雙防火墻備份可靠措施，都可以使企業網可靠性和實用性得到大大的提高
2、網絡可擴展性原則：
企業網擴展性包含2層意思（一）：新的部門能簡單的接入現有網絡 （二）：升級新技術的應用能夠無逢的在現有網絡上運行
可見，規劃企業網絡時不但要分析當前的技術指標，而且要對未來的網絡增長情況做出估計和預算，以滿足新的需求，保證網絡可靠性，從而保證企業網絡的正常運行。
3、網絡實用性和可管理性原則：
企業網系統設計在性能價格比方面要體現系統的實用性，可采用先進的設備，但有要在資金允許的條件下實現建網的目標，企業網應基于簡單網絡管理協議（SNMP），并支持管理信息庫（MIB），利用圖形化，可視化管理界面和操作方式，易于管理，這也正體現出了實用性原則，合理的網絡規劃策略，可提供強大的管理功能，能使管理一體化進行，這就便于日后的企業網更新與維護
4、網絡安全性原則
1.對物理層及網絡拓?fù)浣Y(jié)構，操作系統及應用軟件要求具備相應的安全檢測機制，邊界網關應該構筑防火墻，安裝殺毒軟件，對網關路由器進行必要的安全性過濾，如訪問控制列表ACL配置，用戶身份認證，數據加密，密鑰等技術來實現企業網的安全化
2.采用靜態虛擬局域網技術（靜態VLAN）加強內網的管理，因?yàn)?/SPAN>VLAN是基于邏輯劃分而非物理地理劃分，這就有效的控制了各個網段的相互訪問，從而保證了內網的安全性，同時VLAN又可抑制不必要的廣播，從而節約了帶寬，又便于管理
3.以TCP/IP四層網際模型為框架建立持續過程的網絡安全性措施運行機制，做到維護網絡，監測網絡，測試網絡，改進網絡四位一體的網絡持續性保衛工作，它是網絡安全性管理的核心思想，如下所示：
應用層、傳輸層、網際層、網絡接入
三、需求分析
企業對網絡的依賴性很大，因此我們要在保證網絡的傳輸質量上還要保證網絡的高冗余性；企業電腦辦公員工有1000左右，因此要將整個大網絡分成多個VLAN管理。

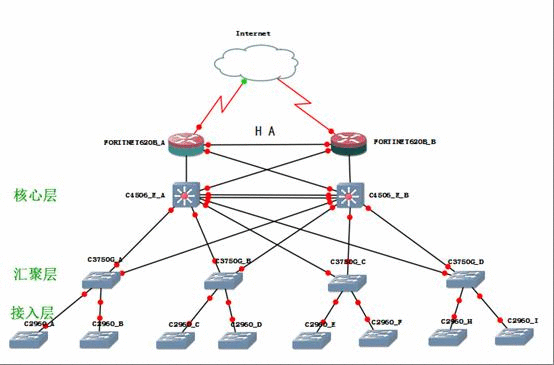

四、設計的網絡拓?fù)?/SPAN>
五、網絡拓?fù)湔f明
整個網絡網絡結構當中，各個樓層劃分若個VLAN，在匯聚層和核心層使用STP協議和HSRP協議實現鏈路冗余；核心層兩臺三層設備之間使用以太網通道來實現冗余和熱備；網絡邊界采用兩臺FORTINET620B做HA，實現接入負載均衡和熱備。
六、防火墻FORTIGATE620B簡介
FortiGate-620B是一款新的大型企業綜合安全產品，它的高密度端口和無與倫比的防火墻吞吐量能力使之變?yōu)閺?qiáng)大的安全設備。它采用Fortinet公司革命性的FortiASIC™ NP（網絡處理器）和CP（內容處理器）芯片技術，用來加速UTM處理，在16或20個接口上防火墻吞吐量達到線速。管理員可以分區將接口劃分為多個安全區域
七、部署防火墻的高可用性（HA）
兩條十兆光纖分別接入到兩臺防火墻，防火墻之間連接一條心跳線；兩臺核心層交換機分別與兩臺防火墻相連接；當防火墻啟用HA后，防火墻會虛擬出一個IP地址，防火墻使用這個虛擬地址跟兩臺三層核心設備通信；如果其中一臺防火墻DOWN以后，內部網絡還以通過另外一臺防火墻出去；如果三層設備與防火墻之間任意一根線路斷了，還可以通過另外一條線路出去；平時設備沒有問題的時候，又可以實現網絡的負載均衡；因此整個網絡通過使用邊界HA在出口處將達到一個高度的冗余和良好負載均衡。
|
